气垫搬运车/气垫搬运装置-技术资料

气垫搬运车/气垫搬运装置-技术资料


       此技术资料主要介绍气垫搬运车/气垫搬运装置的,简介、型号说明、应用范围、结构、组件、安装、调试、注意事项等内容。主要帮助广大客户全面的了解气垫搬运车的总体性能与优势在实际使用中需要注意的一些操作流程。详细的了解此技术资料能让您在安全的操作规程下使用此产品也能大大的提升气垫搬运车的使用效率以及延长此设备的使用寿命。




简介

        气垫搬运车又叫做“气垫搬运装置”是一种新型重型设备移位、搬运工具。气垫搬运装置它是利用压缩空气作为动力源来驱动使之能在悬浮的状态下搬运重物行走。气垫搬运车优势在于搬运的过程中不会震动、不会与地面有大面积接触、移动过程中单人即可推动10吨左右的重物、可在载重的情况下360度原地旋转等。具有传统任何一种搬运设备无法达到的性能。




型号说明

 LH QD-10-  4 气垫搬运车

“LH”代表龙海起重工具

“QD”代表气垫搬运车

“10”代表气垫搬运车承载10吨

“4”代表4个气垫模块





应用范围

       气垫搬运车(气垫搬运装置)由于此产品的特性如:可在无尘环境下使用、采用清洁的压缩空气做为动力源(无污染环保)、可在环氧树脂地面与大理石地面,水泥地面使用(不会破坏地面或划伤地面)、可载重范围10吨~48吨、在移动时非常省力(1个人即可推动10吨重物)、移运过程中不会震动等特点特点适用于,医疗/电子/航天精密仪器移运时、数控机床/精密磨具/印刷设备需要调整角度和移运时、汽车制造车间/环氧树脂/大理石地面等特殊地面上移运设备、减轻工作劳动力等应用范围。




结构与组成部件


气垫搬运车/气垫搬运装置结构图:

气垫搬运车结构图·气垫搬运车气囊结构图

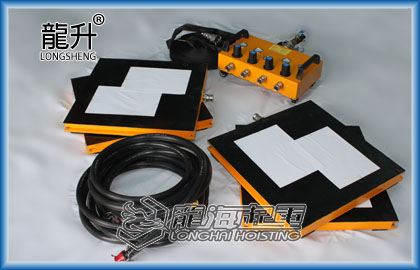

气垫搬运车/气垫搬运装置组成部件名称:

气垫搬运车成套结构图 气垫搬运车模块部件明细
序号 部件名称 数量 序号 部件名称 数量
A-1 主气管 1根 E-1 承载面板 1块
A-2 主气源压力表 1块 E-2 气囊组件 1件
B-1 副气管 4根 E-3 橡胶支撑块 1组
B-2 副气管压力表 4块
C-1 主汽源开关 1个
C-2 副气管调阀 4个


安装及调试

  1.  气垫搬运装置由四个气垫支承块组成。使用时将压缩空气源用主气管接至控制器上,然后用分气管将气垫支承块与控制器分别连接。
  2. 将几个气垫支承块按合理的布局塞与机器支承面下。
  3.  接通气源调整时,将每个调压阀旋钮帽拉起,顺时针方向转动可增加压力,逆时针方向转动可减小压力,旋转每个调压阀  旋钮,使气垫充气升起(注意:每个气垫的充气压力请勿超过0.35Mpa),气垫充气升起后,按下每个调压阀旋钮锁紧,既可移动。如供气压力过大,将导致气垫上下震动。
  4.  机器移动定位后,先不要关闭气源,应现旋动地脚螺栓,使其接触地面。这时关闭气源,气囊泄气后即可撤出。
  5. 工作完成后,主、分气管拆卸时,须先将管道内的压缩空气放出,控制器上所有压力表读数为零。




注意事项

1、 每个气垫支承块的充气压力请勿超过0.35Mpa。

2、 每个气垫支承块承受的重量尽可能均匀,且压在气垫支承块的中心,使气垫支承块不发生倾斜。

3、 至少3块气垫支承块组成。

4、 气垫支承块未承受重量或未完全承受重量时供气压力不宜过大,否则出现气垫支承块跳动现象,此时只要降低供气压力,即可正常。

5、 气垫支承块和地面接触的是气囊,气囊是橡胶件,一定要防止尖利物(如铁屑等)割破

6、 当供气压力不足,气囊没有完全充气时,严禁强行推动。将导致气囊与铝板粘接处脱离或撕裂。

7、 气垫充气工作时,应确保压缩空气管道内没有水份。否则水份将使气垫无法移动,造成气囊破裂。





使用案例:



气垫搬运车使用案例1

图1

气垫搬运车在无尘环境下搬运设备

气垫搬运车使用案例2

图2

气垫搬运车在环氧地坪地面上搬运

气垫搬运车使用案例3

图3

气垫搬运车在设备进厂时搬运设备




       您在选购龙升气垫搬运车/气垫搬运装置请参考此技术资料,非标定制型号的气垫搬运车资料可致电我公司销售人员进行咨询,我公司网站每个气垫搬运车产品页面均有在线询价功能,如果您想了解气垫搬运车/气垫搬运装置请进行在线询价或【联系我们
