您现在的位置:首页>>产品展示 |牵引紧固工具| 带自刹车型手动绞盘
名称:LPNW重型手摇绞盘
品牌:龙升
型号:0.5~3吨
备注:LPNW重型手摇绞盘主要用于重物牵引拖拽、紧急救援、无需电力驱动即可使用。
热度:4422
LPNW重型手摇绞盘价格在线咨询我要询价

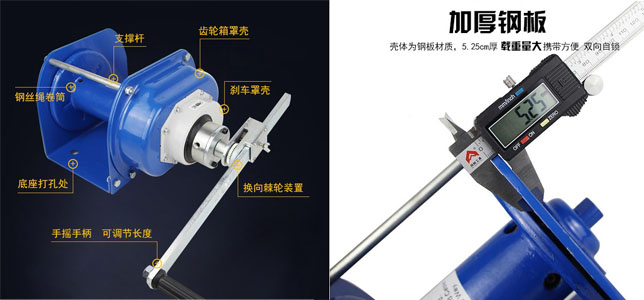

龙升牌LPNW重型手摇绞盘结构与材质厚度

【龙升牌LPNW重型手摇绞盘结构与材质厚度】

高强度D型卸扣

LPNW重型手摇绞产品特点介绍:

重型手摇绞盘主要应用:重物牵引拖拽、紧急事故救援(车辆)、游艇靠岸、舞台幕布、广告悬挂、设备牵引等

重型手摇绞盘主要功能:当负载时可机械刹车自动开启(制动不含石棉符合欧盟RoHs标准),噪音低

重型手摇绞盘安装方式:底座处设有安装空位,可以和任何支架连接。

重型手摇绞盘结构说明:本产品由手柄、制动、齿轮、支撑框架、钢丝绳卷筒、罩壳组成结构紧凑坚固耐用。

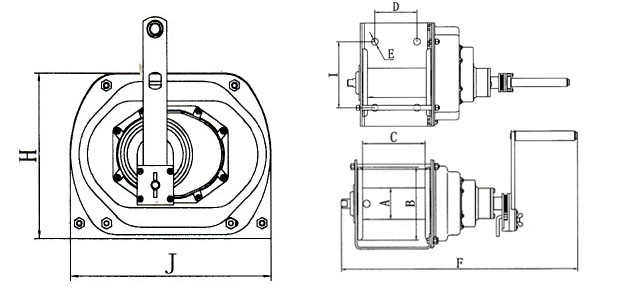

重物手摇绞盘尺寸图

【重型手摇绞盘尺寸图】

高强度D型卸扣

重型手摇绞盘技术尺寸参数:



型号 LPNW-500 LPNW-1000 LPNW-2000 LPNW-3000
安全载荷(吨) 0.5 1 2 3
实验负荷(Kn) 6.13 12.3 24.57 36.81
钢丝绳直径(mm) 6.3 8 9 12.5
有效容绳量
(M)
40 40 40 40
齿轮比 4.33:1 12.91:1 22.68:1 29.16:1
手柄长度可达
(mm)
350 350 350 350
力要求不小于(n) 120 120 120 120
尺寸(mm) A 60 76 90 100
B 140 175 190 230
C 150 154 195 205
D 100 110 155 155
E 15 18 18 18
F 403 443 490 549
H 182 214 230 296
I 130 170 170 170
J 245 266 300 365
自重(kg) 14.4 19.8 25.3 44.5

注:LPNW重型手摇绞盘所有型号规格不带钢丝绳与吊钩。

高强度D型卸扣

保质承诺

LPNW重型手摇绞盘属于龙升品牌,产品保质周期为12个月,在正常使用情况下保质期内出现任何质量问题免费调换,非质量问题收费维修
