Hydrobull带旋转臂液压小吊车介绍:
●Hydrobull带旋转臂液压小吊车起重臂可以旋转,可以移动到机体外部,可通过机体侧面拾取负载,此功能尤其适用于在狭窄通道中工作时以及在通道的右侧和左侧拾取负载或者更换工具的场合。
●带旋转臂液压小吊车起重臂通过拧紧主轴,可以锁定在立柱的任何位置。
●带旋转臂液压小吊车有13个悬臂位置可调节,有延伸和提升能力。
●Hydrobull带旋转臂液压小吊车有机械定位装置(简称FaPo),安装在方向盘上,通过上下移动转向手柄(类似于码垛车),动力被传递到车轮,在负载被拾取之后,其沿行驶方向回摆,在地板水平处放下负载,起重机在过道上行驶或倒转。
●Hydrobull带旋转臂液压小吊车配高品质精密泵,具有4种功率设置,您可以在提升时选择。泵的功率越大,提升高度越高。这可以实现尽快到达希望的高度。只需改变泵中的螺栓即可选择功率。
●Hydrobull带旋转臂液压小吊车可定制电动版。
.jpg)

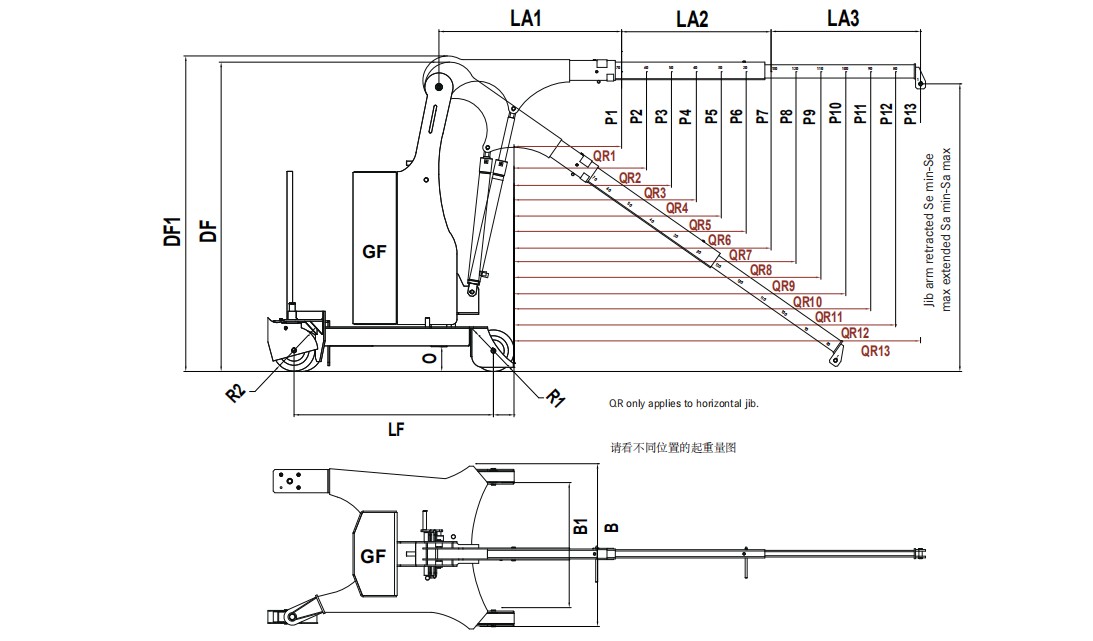

Hydrobull带旋转臂液压小吊车尺寸图:
.jpg)
Hydrobull带旋转臂液压小吊车型号参数:
|
HB500GS270
FaPo
|
HB800GS100
FaPo
|
HB800GS270
FaPo
|
HB1000GS360
FaPo
|
位置
|
P:提升载荷
QH:液压部分前臂长度
QR:轮子前臂长度
|
P QH QR
Kg mm mm
|
P QH QR
Kg mm mm
|
P QH QR
Kg mm mm
|
P QH QR
Kg mm mm
|
1
|
P1︱QH1︱QR1
|
500 620 600
|
800 620 600
|
800 620 600
|
1000 1005 905
|
2
|
P2︱QH2︱QR2
|
410 770 750
|
650 770 750
|
650 770 750
|
700 1180 1080
|
3
|
P3︱QH3︱QR3
|
340 920 900
|
520 920 900
|
520 920 900
|
625 1355 1255
|
4
|
P4︱QH4︱QR4
|
300 1070 1050
|
370 1070 1050
|
370 1070 1050
|
560 1530 1430
|
5
|
P5︱QH5︱QR5
|
260 1220 1200
|
290 1220 1200
|
290 1220 1200
|
510 1705 1605
|
6
|
P6︱QH6︱QR6
|
230 1370 1350
|
230 1370 1350
|
230 1370 1350
|
470 1880 1780
|
7
|
P7︱QH7︱QR7
|
210 1520 1500
|
210 1520 1500
|
210 1520 1500
|
430 2055 1955
|
8
|
P8︱QH8︱QR8
|
180 1670 1650
|
180 1670 1650
|
180 1670 1650
|
400 2230 2130
|
9
|
P9︱QH9︱QR9
|
150 1820 1800
|
150 1820 1800
|
150 1820 1800
|
375 2405 2305
|
10
|
P10︱QH10︱QR10
|
130 1970 1950
|
130 1970 1950
|
130 1970 1950
|
350 2580 2480
|
11
|
P11︱QH11︱QR11
|
110 2120 2100
|
110 2120 2100
|
110 2120 2100
|
330 2755 2655
|
12
|
P12︱QH12︱QR12
|
100 2270 2250
|
100 2270 2250
|
100 2270 2250
|
310 2830 2830
|
13
|
P13︱QH13︱QR13
|
90 2420 2400
|
90 2420 2400
|
90 2420 2400
|
295 3105 3005
|
|
回转范围
|
270
|
100
|
270
|
360
|
LA1 to LA3
|
吊臂长度缩回-伸展
|
mm
|
100-2900
|
1100-2900
|
1100-2900
|
1150-2900
|
LF
|
底盘长度(轴距)
|
mm
|
1200
|
1200
|
1200
|
1870
|
B/Bi
|
机体宽度 外部/内部
|
mm
|
1000/-
|
1000/-
|
1000/-
|
1090/-
|
DF/DF1
|
间隙高度,悬臂下降/水平
|
mm
|
1865/1900
|
1865/1900
|
1865/1900
|
2250/2420
|
Se min./max.
|
提升高度LA1小/LA1大
|
mm
|
1100/2500
|
1100/2500
|
1100/2500
|
1100/3200
|
Sa min./max.
|
提升高度LA3小/LA3大
|
mm
|
65/3750
|
65/3750
|
65/3750
|
0/4500
|
|
钩长
|
mm
|
225
|
265
|
265
|
330
|
R1
|
负载一侧尼龙轮
|
mm
|
3×250
|
3×250
|
3×250
|
2×250
|
R2
|
驱动一侧尼龙轮*1/聚氨酯FaPo*1
|
mm
|
1×250/1×200×80
|
1×250/1×200
|
1×250/1×200
|
2×250
|
U
|
净空
|
mm
|
ˉ
|
ˉ
|
ˉ
|
ˉ
|
O
|
地面净空
|
mm
|
30
|
30
|
30
|
30
|
|
重量
|
kg
|
1495
|
1750
|
1750
|
1000
|
GF
|
完全焊接配重
|
|
包含
|
包含
|
包含
|
包含
|
|
LA1-LA3每个泵行程 是/非 大载荷
|
大概
|
40/85/70-155mm
|
40-85/70-155mm
|
40-85/70-155mm
|
5-15/10-40mm
|
.jpg)

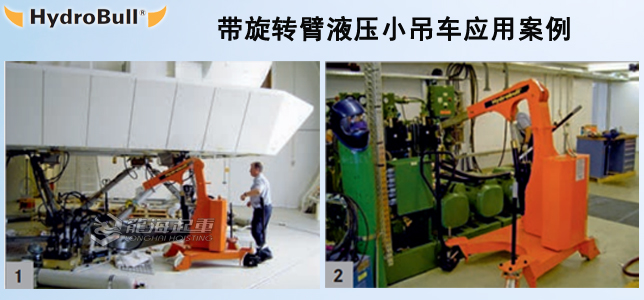

Hydrobull带旋转臂液压小吊车应用案例实拍:
.jpg)
.jpg)
保质售后
Hydrobull带旋转臂液压小吊车为德国Hydrobull品牌原装进口,保质24个月。龙海起重为德国Hydrobull品牌指定代理商,凡客户从我公司定购此品牌产品,如收到货物时发现有假货、仿货均以产品货值的100倍金额赔偿!
|
|
