名称：万向旋转吊点（80级）

品牌：龙升牌

型号：M8~M64

备注：龙升品牌万向旋转吊点，旋转吊环为80级标准，破断拉力为安全载荷的4倍

热度：12443

万向旋转吊点（80级）价格在线咨询

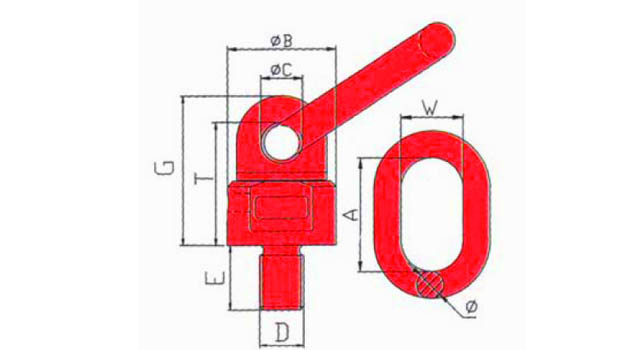

万向旋转吊点尺寸图：

万向旋转吊点尺寸图

万向旋转吊点技术尺寸参数表：

型号
自重

（kg）

载荷

（90度）

载荷

（0度）

D*E

（mm）

B

（mm）

C

（mm）

G

（mm）

T

（mm）

A

（mm）

W

（mm）

Ø

（mm）

8-LH03-M8 0.1 0.3T 0.6T m8*13 36 15 51 41 55 30 13

8-LH03-M10 0.43 0.45T 0.9T m10*18 36 15 51 41 55 30 13

8-LH03-M12 0.44 0.5T 1.0T m12*18 36 15 51 41 55 30 13

8-LH03-M16 0.46 1.12T 2.0 m16*20 36 15 52 42 55 30 13

8-LH03-M20 0.96 2T 4T m20*30 49.5 19 68 56 70 35 16

8-LH03-M24 1.45 3.15T 6.3T m24*30 57 22 78 65.5 85 40 18

8-LH03-M27 1.51 3.15T 6.3T m27*35 57 22 78 65.5 85 40 18

8-LH03-M30 2.17 5.3T 10.6T m30*35 66 23.5 96.5 80.5 85 40 20

8-LH03-M30(8T) 3.57 8T 11.8T m30*35 80 28 112 92 115 50 22

8-LH03-M36 3.6 8T 11.8T m36*50 80 27 109 89.5 115 50 22

8-LH03-M39 4.10 8T 11.8T m39*50 80 27 109 89.5 115 50 22

8-LH03-M42 3.73 10T 15T m42*50 80 27 109 89.5 115 50 22
