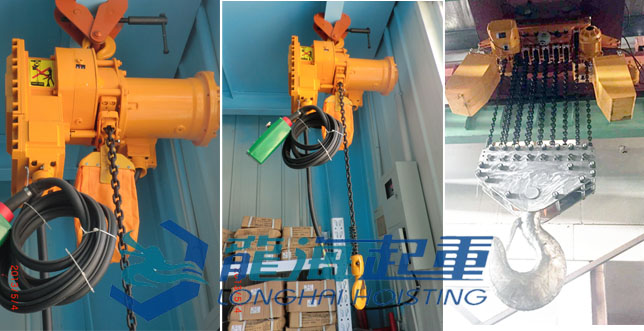

【防爆环链电动葫芦图片】
说明：防爆环链电动葫芦吊钩为不锈钢材质。
防爆环链电动葫芦产品介绍：
我公司的龙升HHBDB系列防爆环链电动葫芦（以下简称防爆电动葫芦）均通过安全防爆验证，防爆电动葫芦按照以下：
GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》
GB 3836.2-2010《爆炸性环境 第2部分：由隔爆外壳“d”保护的设备》
JB/T 10222-2011《防爆电动葫芦》
JB/T 5317-2007《环链电动葫芦》
Q/LA 0003-2014 《防爆环链电动葫芦》的规定，制成隔爆型，防爆标志为“Ex d ⅡB T4 Gb。
适用于工厂内具有爆炸性气体和蒸汽与空气形成的爆炸性混合物的危险场所工作的防爆葫芦。
防爆环链电动葫芦使用环境：
（1）海拔1000米以下。
（2）周围空气温度不高于+40℃， 不低于-20℃。
（3）电网波动在±10%。
（4）相对湿度不超过95%，能防止滴水的场合。
（5）工厂内ⅡB类、T4温度组别的爆炸性环境的1区或2区。
防爆环链电动环链技术参数：
|
型号
|
起重量t
|
起升链条数量
|
起升高度m
|
起升速度m/min
|
运行速度m/min
|
起升电机
功率/转速
|
运行电机
功率/转速
|
|
01-01
|
1
|
1
|
3~30
|
6.8
|
10/20
|
1.5kw/1430r/min
|
0.75kw/1430r/min
|
|
02-02
|
2
|
1
|
3~30
|
6.8
|
10/20
|
3.0kw/1430r/min
|
0.75kw/1430r/min
|
|
03-01
|
2
|
2
|
3~30
|
3.4
|
10/20
|
1.5kw/1430r/min
|
0.75kw/1430r/min
|
|
03-02
|
3
|
1
|
3~30
|
5.4
|
10/20
|
3.0kw/1430r/min
|
0.75kw/1430r/min
|
|
03-03
|
3
|
2
|
3~30
|
3.4
|
10/20
|
3.0kw/1430r/min
|
0.75kw/1430r/min
|
|
05-02
|
5
|
2
|
3~30
|
2.7
|
10/20
|
3.0kw/1430r/min
|
0.75kw/1430r/min
|
|
7.5-03
|
7.5
|
3
|
3~30
|
1.8
|
10/20
|
3.0kw/1430r/min
|
0.75kw/1430r/min
|
|
10-04
|
10
|
4
|
3~30
|
2.7
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw/1430r/min
|
|
15-06
|
15
|
6
|
3~30
|
1.8
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw*2/1430r/min
|
|
20-08
|
20
|
8
|
3~30
|
1.3
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw*2/1430r/min
|
|
25-10
|
25
|
10
|
3~30
|
1.1
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw*2/1430r/min
|
|
30-12
|
30
|
12
|
3~30
|
0.9
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw*4/1430r/min
|
|
35-16
|
35
|
16
|
3~30
|
0.7
|
10/20
|
3.0kw*2/1430r/min
|
0.75kw*4/1430r/min
|
注：1吨-5吨防爆环链电动葫芦为标准产品，5吨以上防爆环链电动葫芦所有规格只能定制生产。在采购前请提前与我公司联系，确认各项防爆环链电动葫芦要求。

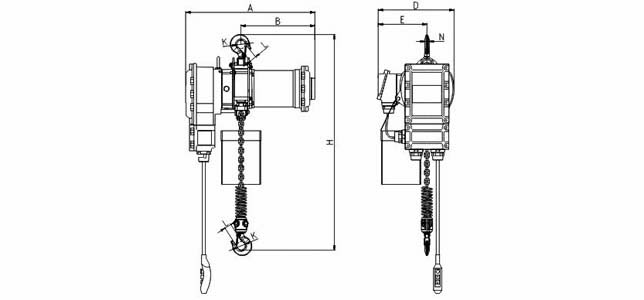

防爆环链电动葫芦尺寸图：
防爆环链电动葫芦尺寸参数：
|
型号
|
起重量/吨
|
单位/毫米
|
链条直径
|
|
H
|
A
|
B
|
D
|
E
|
K
|
L
|
N
|
M
|
J
|
Q
|
|
01-01
|
1
|
600
|
600
|
330
|
300
|
176
|
Φ40
|
31
|
24
|
/
|
/
|
/
|
7.1
|
|
02-02
|
2
|
750
|
600
|
330
|
300
|
230
|
Φ49
|
35
|
30
|
/
|
/
|
/
|
7.1
|
|
03-01
|
3
|
920
|
600
|
330
|
350
|
280
|
Φ59
|
42
|
35
|
/
|
/
|
/
|
7.1
|
|
03-02
|
3
|
845
|
675
|
325
|
430
|
265
|
Φ59
|
42
|
35
|
/
|
/
|
/
|
11.2
|
|
03-03
|
3
|
950
|
675
|
325
|
430
|
320
|
Φ59
|
42
|
35
|
/
|
/
|
/
|
10
|
|
05-02
|
5
|
1030
|
675
|
325
|
430
|
325
|
Φ60
|
45
|
43
|
/
|
/
|
/
|
11.2
|
|
7.5-03
|
7.5
|
1200
|
675
|
350
|
500
|
320
|
Φ90
|
70
|
50
|
/
|
/
|
/
|
11.2
|
|
10-04
|
10
|
1400
|
725
|
350
|
890
|
445
|
Φ90
|
70
|
50
|
/
|
/
|
/
|
11.2
|
|
15-06
|
15
|
1360
|
725
|
350
|
1030
|
/
|
Φ110
|
80
|
85
|
88
|
Φ70
|
520
|
11.2
|
|
20-08
|
20
|
1250
|
725
|
350
|
1220
|
/
|
Φ110
|
80
|
85
|
88
|
Φ70
|
/
|
11.2
|
|
25-10
|
25
|
1700
|
725
|
350
|
1315
|
/
|
Φ140
|
100
|
95
|
96
|
Φ80
|
/
|
11.2
|
|
30-12
|
30
|
1640
|
915
|
458
|
1380
|
/
|
Φ140
|
100
|
95
|
228
|
Φ90
|
/
|
11.2
|
|
35-16
|
35
|
1790
|
915
|
458
|
1600
|
/
|
Φ200
|
140
|
135
|
235
|
Φ100
|
440
|
11.2
|
有关于防爆环链电动葫芦价格或您对防爆环链电动葫芦使用、安装、保养可致电防爆环链电动葫芦厂家销售人员进行咨询！联系我们。
我公司还可定制针对于有限的提升空间设计的低净空防爆环链电动葫芦，低净空防爆环链电动葫芦能在有限的空间内获得大的提升高度。 低净空防爆环链电动动葫芦所有规格均设有上下限位安全装置（断电限位器）保障提升与下降更安全。
保质承诺
防爆环链电动葫芦属于龙升品牌，产品保质周期为12个月，在正常使用情况下保质期内出现任何质量问题免费维修。
|
|
