您现在的位置:首页>>产品展示 |吊装索具配件| 高强度卸扣
名称:美标宽体卸扣
品牌:龙升
型号:7吨~1550吨
备注:美标宽体卸扣规格7吨至1550吨更大的载荷也可定制,破断拉力可达5倍,欢迎咨询有关美标宽体卸扣价格以及规格尺寸等标准
热度:5594
美标宽体卸扣价格在线咨询我要询价

美标宽体卸扣探伤检测,半成品图,成品图片

美标宽体卸扣介绍:

此款美标宽体卸扣采用合金钢锻造工艺制作作载荷7至1550吨(更大吨位载荷的美标宽体卸扣可定制)。

在钢丝绳或柔性索具与连接配套使用时大大减少了对索具的磨损,对柔性索具起道了保护作用。

配合合理的操作可将索具有效拉力提高15%左右。

弓形结构使的索具承载面积增大50%左右。

美标宽体卸扣可提供磁粉探伤以及船级社认证(请在采购美标宽体卸扣前向我咨询有关事宜)。

美标宽体卸扣破断拉力为工作载荷的5倍。

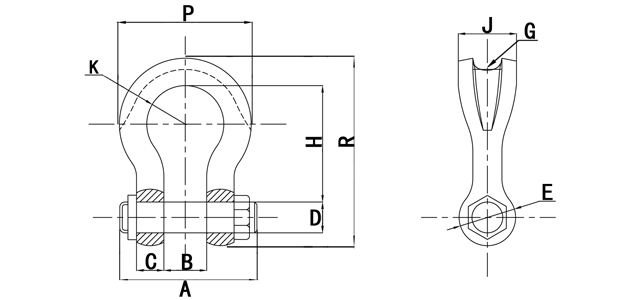

美式宽体卸扣尺寸图片

美式宽体卸扣尺寸图片



美式宽体卸扣规格尺寸参数标准

工作载荷
(T)
尺寸(mm) 自重
(kg)
A B
+/-.25
C D
+/-.02
E G H J K P R
¤7 105 32  18  22  46  32  90  41  32  104  149  1.8
¤12.5 136 43  23  29  60  35  118  54  41  140  194  4.5
¤18 169 52  29  35  68  38  148  64  51  172  238  6.5
¤30 195 60.5 35.1 41.4 90.4 44.5 176 79 63 216 289 14
¤40 236 73.2 42.9 51 102 58.7 205 95 76 270 346 20
¤55 264 82.5 51 57 119 66.8 238 114 88 311 397 39
¤75 365 105 54 70 127 63.5 293 121 92 312 468 60
¤125 419 130 65 80 145 80 365 150 110 405 578 100
¤200 525 150 85 105 185 110 480 205 137 495 757 285
¤300 615 185 102 133 235 137 600 265 160 594 946 471
※400 764 220 131 160 300 160 575 320 185 690 985 624
※500 838 250 146 180 340 170 630 340 225 790 1085 811
※600 899 275 153 200 350 185 700 370 247 865 1200 1073
※700 988 300 167 215 376 200 735 400 270 940 1275 1465
※800 1105 325 185 230 420 210 750 420 277 975 1323 1750
※900 1107 350 198 250 430 220 757 440 293 1025 1373 2106
※1000 1168 380 212 270 450 230 760 460 308 1075 1405 2334
※1250 1266 430 232 300 533 265 930 530 323 1175 1660 3580
※1550 1378 450 269 325 605 404 1072 580 337 1255 1865 4620

带有“¤”工作载荷的实验载荷为2倍

带有“※”工作载荷的实验载荷为1.33倍

*除以上标准产品外我公司也可定制更大吨位美标宽体卸扣

NPK拉杆式气动葫芦

保质承诺

美标宽体卸扣属于龙升品牌,产品保质周期为12个月,在正常使用情况下保质期内出现任何质量题免费调换,非质量问题收费维修
