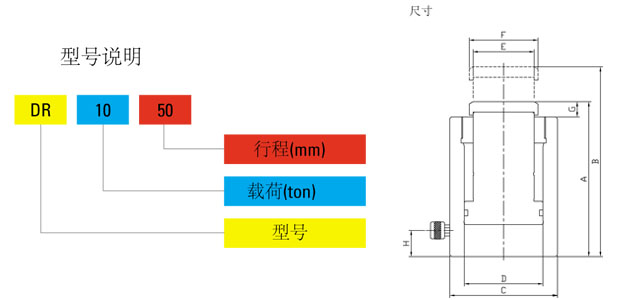

韩国TONNERS品牌DR单作用液压千斤顶尺寸图

韩国TONNERS品牌DR型单作用液压千斤顶特点

• 组装拆卸快捷，操作简便。
• 体积小巧易于操作携带和安装。
• 5吨-100吨载荷规格全，可根据需求选择。
• 配合韩国TONNERS品牌手动液压泵或电动液压泵可单个或多个使用用途更广。

韩国TONNERS品牌DR型单作用液压千斤顶参数表

型号	起重量（T）	行程（mm）	千斤顶有效面积（cm2）	回缩高度A	扩展高度B	千斤顶外径C	千斤顶内径D	活塞杆直径E	头直径F	头高度G	管接头高度H	自重（kg）
DR-0550	5	50	7	143	193	45	30	25	33	28	21	1.5
DR-05100	5	100	7	193	293	45	30	25	33	28	21	1.9
DR-1050	10	50	15.2	144	194	62	44	38	49	19	20	3
DR-10100	10	100	15.2	194	294	62	44	38	49	19	20	3.8
DR-10150	10	150	15.2	244	394	62	44	38	49	19	20	4.5
DR-10200	10	200	15.2	294	494	62	44	38	49	19	20	6
DR-2050	20	50	33.2	158	208	93	65	58	68	21	27	7
DR-20100	20	100	33.2	208	308	93	65	58	68	21	27	9
DR-20150	20	150	33.2	258	408	93	65	58	68	21	27	11.5
DR-20200	30	200	33.2	308	508	93	65	58	68	21	27	13
DR-3050	30	50	44.2	170	220	105	75	68	78	20	30	10
DR-30100	30	100	44.2	220	320	105	75	68	78	20	30	13
DR-30150	30	150	44.2	270	420	105	75	68	78	20	30	15.6
DR-30200	30	200	44.2	320	520	105	75	68	78	20	30	18
DR-5050	50	50	70.9	183	233	128	95	85	98	23	30	16.2
DR-50100	50	100	70.9	233	333	128	95	85	98	23	30	20
DR-50150	50	150	70.9	283	433	128	95	85	98	23	30	25.5
DR-50200	50	500	70.9	333	533	128	95	85	98	23	30	36
DR-10050	100	50	143.1	216	266	185	135	105	118	26	45	54
DR-100100	100	100	143.1	266	366	185	135	105	118	26	45	63
DR-100150	100	150	143.1	316	466	185	135	105	118	26	45	71
