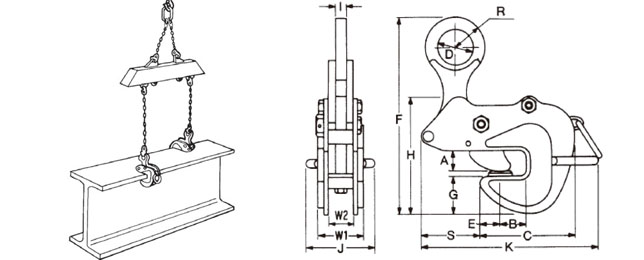

【日本鹰牌AMS型横吊钢板钳使用图/尺寸图】

日本鹰牌AMS型横吊钢板钳型号技术参数：

型号	使用载荷 kg	有效板厚 mm	尺寸mm															标点间距 mm	自重 kg
			A	B	C	D	E	F	G	H	I	J	K	S	R	W1	W2
AMS-500 (3~20)	100~500	3~20	23	30	116	25	26	188~215	41	135	12	110	232	76	25	65	28	60	3.2
AMS-1 (3~25)	200~1000	3~25	28	35	129	50	27	221~260	46	155	16	114	259	80	40	66	34	60	5.3
AMS-1 (12~32)	200~1000	12~32	35	40	142	50	27	237~272	52	169	16	114	270	80	40	66	34	70	5.6
AMS-2 (5~30)	400~2000	5~30	33	40	146	56	35	246~290	60	175	18	114	273	74	45	76	40	65	7.9
AMS-2 (15~40)	400~2000	15~40	43	47	169	56	35	270~311	64	209	18	114	296	76	45	76	40	75	9.1
AMS-2 (25~50)	400~2000	25~50	53	55	183	56	35	286~326	70	230	18	114	310	76	45	76	40	80	10.3
AMS-3 (3~38)	600~3000	3~38	41	45	165	56	35	267~315	70	200	18	114	305	88	48	76	40	80	10.5
AMS-3 (20~50)	600~3000	20~50	55	55	193	50	35	303~344	77	249	18	114	338	88	45	80	40	95	12.9
AMS-3 (40~70)	600~3000	40~70	75	70	215	56	35	230~379	82	259	18	114	360	88	48	76	40	120	14.7
AMS-5 (5~40)	1000~5000	5~40	45	45	205	60	45	362~403	75	238	28	152	388	117	55	87	59	100	27.6

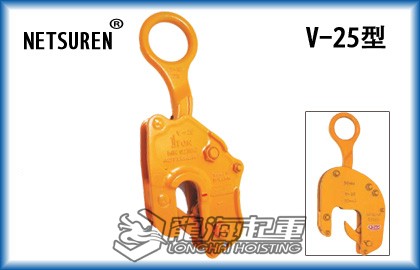

V-25三木竖吊钢板钳

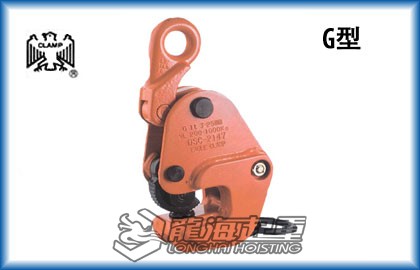

鹰牌G型横吊钢板钳

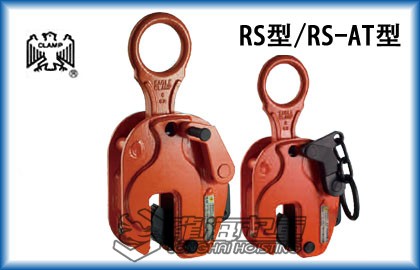

鹰牌RS型竖吊钢板钳
