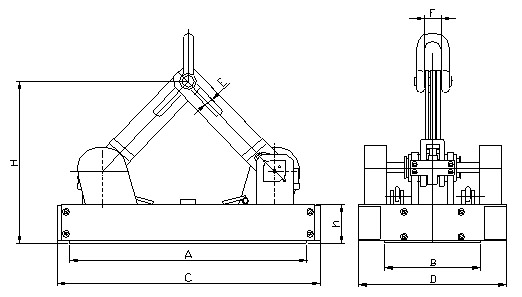

【自动永磁吸吊器尺寸图】
自动永磁规格型号技术参数：
|
型号
|
钢板额定吊重能力
|
钢板厚度需求不小于(mm)
|
工件长度不超过(mm)
|
试验拉脱力MAX（kg）
|
自重
(kg)
|
安全系数
|
|
Qz2-1b
|
1000
|
6
|
3000
|
4000
|
200
|
X4
|
|
Qz2-1h
|
1000
|
10
|
3000
|
4000
|
175
|
|
Qz2-1.5
|
1500
|
10
|
3000
|
6000
|
245
|
|
Qz2-2b
|
2000
|
14
|
3500
|
7000
|
285
|
X3.5
|
|
Qz2-2h
|
2000
|
20
|
3500
|
7000
|
265
|
|
QZ2-3b
|
3000
|
20
|
4000
|
9000
|
380
|
|
Qz2-3h
|
3000
|
35
|
4000
|
9000
|
360
|
|
Qz2-5b
|
5000
|
35
|
4000
|
15000
|
490
|
自动永磁吸吊器型号规格尺寸参数：
|
型号
|
额定起重能力
|
A
|
B
|
C
|
D
|
E
|
F
|
h
|
H
|
重量
|
|
kg
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
Kg
|
|
Qz2-1b
|
1000
|
685
|
238
|
770
|
410
|
28
|
48
|
102
|
415
|
200
|
|
Qz2-1h
|
1000
|
596
|
285
|
685
|
450
|
28
|
48
|
104
|
410
|
175
|
|
Qz2-1.5
|
1500
|
760
|
285
|
845
|
450
|
28
|
48
|
104
|
440
|
245
|
|
Qz2-2b
|
2000
|
760
|
328
|
845
|
500
|
28
|
48
|
104
|
440
|
285
|
|
Qz2-2h
|
2000
|
672
|
360
|
758
|
540
|
28
|
48
|
112
|
420
|
265
|
|
QZ2-3b
|
3000
|
862
|
406
|
948
|
585
|
36
|
58
|
112
|
480
|
380
|
|
Qz2-3h
|
3000
|
786
|
358
|
872
|
545
|
36
|
58
|
124
|
480
|
360
|
|
Qz2-5b
|
5000
|
1016
|
424
|
1100
|
610
|
38
|
62
|
124
|
580
|
490
|
|
QZ2-5h
|
5000
|
定制型号请来电商谈
|
|
Qz2-10
|
10000
|
|
Qz2-20
|
20000
|
自动永磁吸吊器介绍：

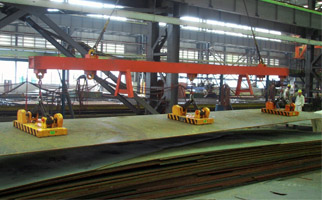

自动永磁吸吊器主要应用于造船厂、铆焊厂、钢结构件厂、仓库、车间、货场等与各种起重设备配套使用中。对于吸持板状铁制品与导磁性材料或工件，既可单台使用，又可多台组合吸运大而长的铁质或钢质板材。
本产品的优势不需要电源，没有复杂的电控部分，操作简单方便，使用安全可靠，自动循环完成吸、放料动作，能与行车、起重机、汽车起重机等所有起重设备配套使用，既可单台使用，又可多台组合吸运大型钢板，钢坯或其它型钢，使用寿命长，维修方便，是一种节约能源的理想起重设备。

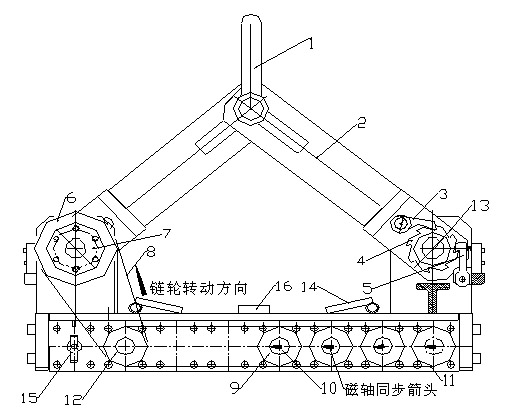

自动永磁吸吊器结构说明：
| 序号 |
部件名称 |
序号 |
部件名称 |
| 1 |
U型卸扣 |
9 |
磁力链轮 |
| 2 |
摆臂 |
10 |
磁轴 |
| 3 |
棘爪 |
11 |
磁轴转动链条 |
| 4 |
棘轮 |
12 |
过桥链轮 |
| 5 |
防倒钩 |
13 |
八角同步指示 |
| 6 |
大链轮 |
14 |
定位杆 |
| 7 |
链轮法兰 |
15 |
采集器 |
| 8 |
传动链条 |
16 |
信号指示 |
自动永磁吸吊器相关产品：
产品保质
自动永磁吸吊器，在正常使用情况下保质24个月，在保质周期内出现质量问题可免费维修或调换配件，人为造成产品不能正常使用，我公司不承担免费调换配件或整机服务，可收费维修。
|
|
